风门控制用电控装置组成和原理





    本装置由智能化、控制功能强的主控器，动作可靠执行器，光电式接近传感器、控制箱、操作箱等组成。

2、装置具有以下特点

（1）采用设计新颖、反应灵敏、抗干扰性强的传感器，确保系统的高灵敏度；

（2）电路设计采用光电隔离技术，抗干扰性能好；

（3）充分考虑使用的安全性，在停电情况下，可以通过手动操作打开关闭风门，停气情况下，可以进行操作操作箱，方便轻松拉开风门；

（4）装置安装简单，使用方便，便于维护。

3 、用途及适用范围

装置适用于煤矿、金属矿及非金属矿等需要进行风量控制的场所，实现风门的自动控制，使矿车等顺利通过。

4、装置在下列环境条件下应能正常工作

a)环境温度: 0℃～+40℃

b)相对湿度:≤96% (25℃)

c)大气压力: 80～106kPa

d)安装在无淋雨、滴水、剧烈振动的地方；

e)在有沼气爆炸性混合物,但无破坏缘的气体或蒸汽环境的矿井场所。

5、基本参数

主控器

（1）工作电压：127VAC±10%/50Hz；

（2）本安参数：

a.U0:20VDC I0：300mA C0: 20μF L0:2mH；

b.U0:7.8VDC I0：280mA C0: 20μF L0:2mH。

（3）传输参数：zui大电缆连接长度100米，电缆分布参数：分布电感≤1.0mH/km；分布电容≤0.1μF/km；

（4）防爆型式：矿用隔爆兼本质安全型，防爆标志：Exd[ib]I。

6、装置组成

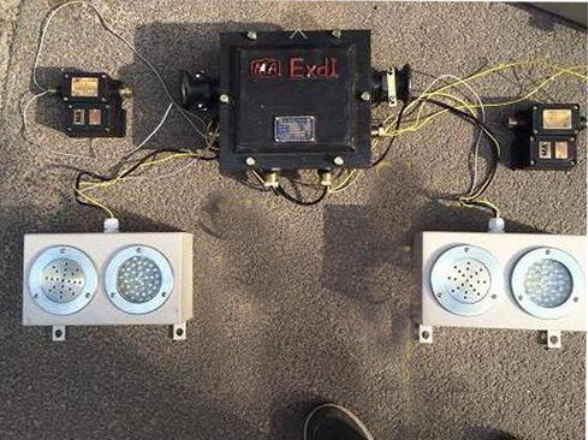

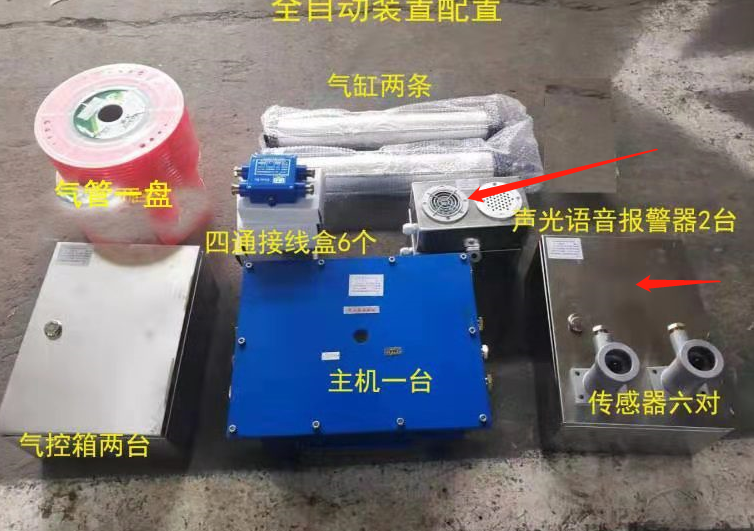

风门控制用电控装置由ZMK127-ZK型风门电控装置用隔爆兼本安主控器、GUD10型矿用电感式接近传感器、GUG10型矿用光电式接近传感器、ZMK127-C型风门电控装置用操作箱、ZMK127-Z型风门控制用电控装置执行器、KXB3型矿用本安型声光报警箱、DF AE33PU-8-M15WG-1.0矿用防爆电磁阀组成。


7、基本工作原理

风门控制装置安装在需要进行风量控制的巷道中，装置有两个风门A、B，A风门外侧为光电式接近传感器SA1，内侧为光电式接近传感器SA2，B风门内侧为光电式接近传感器SB1,外侧为光电式接近传感器SB2，A风门上安装到位传感器SC1、SC2，B风门上安装到位传感器SD1、SD2。

工作在待机状态时风门A、B处于关闭状态，当矿车、人员需要通过巷道中风门A时，主控器检测到光电式接近传感器SA1人、车通过信号后，闭锁SB2光电式接近传感器的检测，同时控制报警箱A点亮红灯指示，控制报警箱B点亮红灯显示禁止通行，以及声音报警，然后控制风门A自动打开，打开到位后，检测到到位传感器SC2信号后，停止打开动作，报警箱A绿灯指示可以通行，当SA2检测到通过信号后，利用延时检测通过情况，当检测通过后，自动控制关闭风门A，等待风门A完全关闭，即检测到到位传感器SC1信号。当检测到矿车或者人员通过风门A到达风门B，即检测到光电式接近传感器SB2的过车、人信号时，控制风门B自动打开，当检测到到位传感器SD2信号后，停止打开动作，当矿车、人员通过风门B，即检测光电式接近传感器SB2无人、车通行信号时，延时关闭风门B，延时时间可以设置，检测到到位传感器SD1信号后，停止关闭动作，解除报警箱A、B的声光报警信号，进入待机状态；反向通过时控制过程同样进行控制，以保证同一时间内少有一个风门处于关闭状态。

手动操作情况下，矿车需要通过风门时，将操作箱A1手柄搬向开门位置，开门到位后，将手柄搬向停止位置，通过风门A后，通过操作箱A2手柄搬向关门位置，关闭风门，到位后，将手柄搬向停止位置，到达风门B时通过操作箱B2开门，到位后搬向停止位置，通过风门B后，通过操作箱B1关闭风门B。
